Разновидности штекерных разъемов у трансформаторов Fida
Трансформаторы розжига Fida имеют развитую систему обозначений, по которой можно определить тип штекерных разъемов и схему подключения. Основное различие заключается в количестве высоковольтных выходов, наличии заземления и конструктивном расположении разъемов.

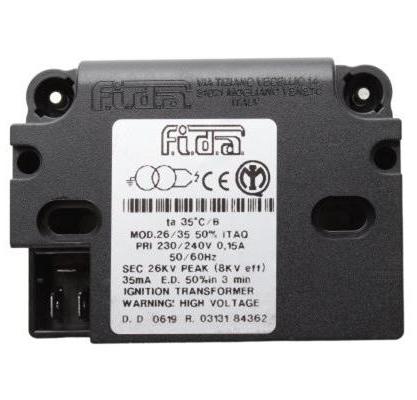

Наиболее распространенная группа – серии IT, ITD и ITAQ. Они оснащаются двумя штекерными разъемами Ø4 мм для подключения кабелей поджига к двум электродам. Это классическое решение для двухэлектродного розжига. Серия ITL дополнительно имеет отдельный штекер для заземления, что повышает стабильность искрообразования и безопасность.`
Серия IS ST также относится к двухполюсным решениям: здесь предусмотрены два разъема для поджига и отдельный штекер питания. Похожие по логике подключения серии CM и CM P дополняются заземляющим соединением, при этом версия CM P отличается расположением разъемов на обратной стороне корпуса для удобства монтажа.
Отдельную категорию составляют однополюсные исполнения – PM, PMD и PML. В них используется один штекерный разъем Ø4 мм, а розжиг происходит между электродом и корпусом. В версии PML может присутствовать дополнительный интерфейс для подключения к автоматике. Модификация PM P повторяет конструкцию PM, но с измененным расположением разъема.
Таким образом, разнообразие штекерных разъемов Fida позволяет точно подобрать трансформатор под конкретную горелку и условия установки.
